氧化鐵紅的干式細磨。某氧化鐵紅原料，粒度為-325目占46%，采用立式攪拌球磨機對其進行干式細磨，研磨時間8min，細度可以達到-325目占90%以上。

        硅線石的干式細磨。某硅線石礦，粒度為-80目，采用立式攪拌磨機對其進行干式開路細磨，研磨時間20min，細度可以達到-200目占85%，細度和白度均優(yōu)于雷蒙磨。

        葉蠟石的干式細磨。葉蠟石是一種很重要的非金屬原料，在工藝品、陶瓷、耐火材料、玻璃、造紙、塑料、橡膠等領(lǐng)域用途廣泛。采用立式攪拌球磨機，干式磨礦，研磨20min后表面積平均直徑達到3.3μm。

        立式攪拌球磨機用于納米顆粒制備。 重質(zhì)碳酸鈣的超細磨，對-400目的重質(zhì)碳酸鈣，進行濕法超細磨lh,粒度全部達到-100nm；石墨的超細磨，對粒度為-200目的石墨原料，采用立式攪拌球磨機，可以將其磨細到-100nm。

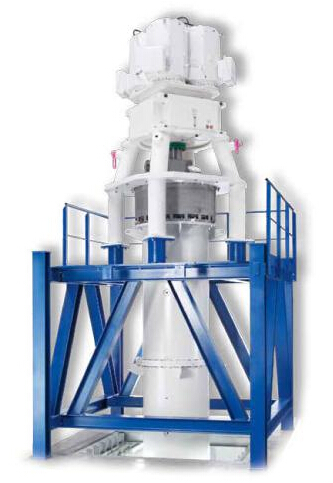

        通過研究發(fā)現(xiàn)，立式攪拌球磨機（立式砂磨機）與臥式砂磨機相比，具有如下優(yōu)點：

        (1)立式攪拌磨占地面積小，臥式砂磨機占地面積大；

        (2)立式攪拌磨能夠連續(xù)作業(yè)，臥式砂磨機不能連續(xù)作業(yè)；

        (3)立式攪拌磨操作簡單，作業(yè)周期短，處理量大；臥式砂磨機操作繁瑣，作業(yè)周期長，處理量小，勞動強度大。

        文章來自豫暉球磨機設(shè)備網(wǎng)
