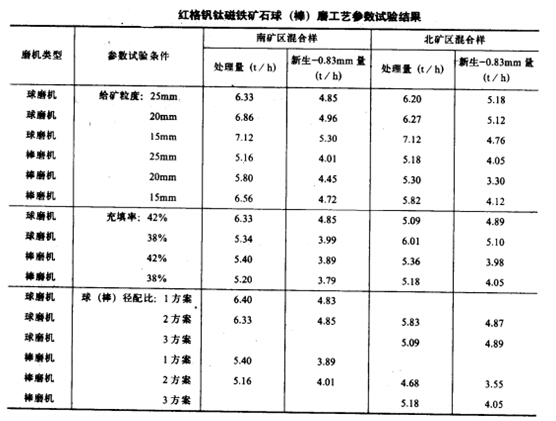

影響磨礦過(guò)程的工藝參數(shù)很多，如被磨物料性質(zhì)、球磨機(jī)—結(jié)構(gòu)和操作制度等。其中給礦粒度是球磨機(jī)生產(chǎn)過(guò)程中的主要工藝參數(shù)，專(zhuān)業(yè)球磨機(jī)廠(chǎng)家河南豫暉以紅格釩鈦磁鐵礦石為例對(duì)常用的1500×1500mm格子型球磨機(jī)和900×2400mm棒磨機(jī)給礦和粒度25mm、20mm、15mm進(jìn)行實(shí)驗(yàn)，重點(diǎn)測(cè)定球磨機(jī)和棒磨機(jī)處理量及新生-0.83mm量；而充填率的實(shí)驗(yàn)則是根據(jù)生產(chǎn)實(shí)踐經(jīng)驗(yàn)認(rèn)為40%左右為較佳數(shù)值，因此進(jìn)行38%和42%兩種充填率的對(duì)比實(shí)驗(yàn)。具體球（棒）磨工藝參數(shù)實(shí)驗(yàn)結(jié)果如下：

        從上圖實(shí)驗(yàn)結(jié)果可以看出：影響球磨機(jī)處理量的主要工藝參數(shù)是給礦粒度，隨著給礦粒度的減小，處理量明顯增加。球磨機(jī)充填率以42%較好，但棒磨機(jī)充填率42%及38%處理量相近。從實(shí)驗(yàn)結(jié)果看來(lái)磨礦介質(zhì)大小配比只要與給礦粒度組成相適應(yīng)即可，對(duì)處理量影響不是很大。
        文章出自河南球磨機(jī)網(wǎng)站：http://afowr.com/，轉(zhuǎn)載注明出處

        推薦閱讀：3.6×4m選礦球磨機(jī)用于釩鈦磁鐵礦的磨礦流程中
