球磨機設備的進出料口經常會出現局部有裂紋的現象，今天，河南豫暉針對這一情況指出具體的解決方法，希望對大家有所幫助。
        一是球磨機的裂紋情況：
        大型濕式球磨機，其結構如圖1所示。目前發現的問題是：球磨機進料口的筒體端部常發生裂紋，普遍采用的措施是通過局部補強即焊補方式來處理，但時間不長補強后裂紋仍繼續擴延。重焊后還是會出現裂紋。剛開始認為是焊接技術原因。后來分析認為，焊接技術本身不是產生裂紋的因素。產生裂紋的原因是大型濕式球磨機故障(如突然停車)停車后，筒體內大量礦漿、鋼球經一定時間后板結成質量非常大的板塊。當球磨機再啟動時，大板塊沿筒壁上升至一定高度而拋落下來，對筒體產生巨大的沖擊力，由于該端部強度不足以承受如此重負，反過來說該端部的彎矩相對太大且對具體部位來說彎矩產生的應力是交變的導致球磨機筒體端部形成裂紋。
        圖1　大型濕式球磨機結構簡圖

        二是豫暉專家提出的解決思路：
        對上面提出的大型濕式球磨機所存在的缺陷。設計出機械—液壓—電器的補償裝置。本裝置可以給球磨機筒體提供一個垂直向上的恒定推頂力。用以抵消一部分或大部分板塊的沖擊力。防止筒體端部產生裂紋或延緩裂紋的擴延，延長筒體的使用壽命。該球磨機起動補償裝置由護套、頂座和液壓系統3部分組成。當球磨機停車再起動時，本裝置在筒體中部法蘭盤對接處，產生一個垂直向上的推頂力，抵消或大部分抵消大板塊的沖擊力。根據力學原理，減少彎矩有效而簡單的方法是給筒體施加一個垂直向上的外力，除筒體端部裂紋部位和中部法蘭盤處，筒體其它部位布滿螺柱頭，無法安裝施力裝置。在筒體端部裂紋部位安裝施力裝置在技術上難實現，因此本裝置選在筒體中部法蘭盤處施力。本裝置提供的推頂力是一恒定力，當推頂力作用于筒體中部時，可減少筒體的饒度。從而提高軸承與筒體間的同心度，對軸頸和軸承間的運轉是有利的，減少了因不同心度引起的筒體扭矩，不同程度上對延緩?fù)搀w端部裂紋的形成和防止擴延是有利的。如果推頂力隨時間而發生變化，則筒體部位應力隨時間而變化，這樣就加劇了筒體部位應力隨時間的變化，反而對筒體端部裂紋的擴延起促進作用。

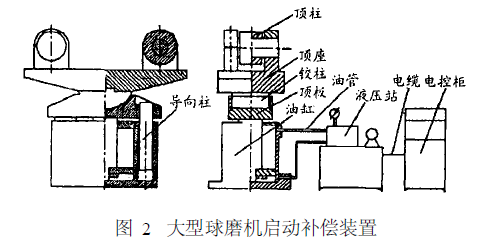

        圖2　大型球磨機啟動補償裝置

        裂紋對球磨機來說是致命的，如不加以防止，其使用壽命會大大縮短。本裝置采用機械—液壓—電氣組成的系統，用PLC控制。可將此補償裝置與球磨機聯鎖，亦可單獨對其進行操作。自動化程度較高，控制方便。聯鎖時，從球磨機拖閘(起動)時起2 ～6 s。(大沖力作用期間) 內補償裝置可以提供100 t推頂力，6 s后可立即撤去。
        河南豫暉常年致力于大型濕式球磨機的研發制造，始終以客戶利益為前提，堅持質量就是保證的理念， 為您提供節能減耗的優質球磨機設備，歡迎蒞臨考察選購。
