在前面我們已經講了很多關于球磨機，球磨機襯板，球磨機鋼球的相關知識，今天，豫暉專家將通過對大型球磨機的噪聲危害分析，防止噪聲的應用方法對比，以針對性地剖析球磨機噪聲的特性、噪聲的治理設計以及對治理效果進行測試評價！下面是詳細介紹！
        球磨機是機械工廠、化工廠、水泥廠、火力發電廠等常用的設備之一，其噪聲高達115～120分貝(A)，既給操作者帶來噪聲危害，又嚴重污染環境。降低球磨機噪聲是國內外噪聲與振動控制行業重點研究的課題之一。
        以往，不少單位采用隔聲罩控制法——將球磨機罩于鋼結構拼裝的隔聲罩內，大修球磨機時，將隔聲罩拆除，大修結束后再拼裝起來；有的采用耐熱襯瓦控制法——將球磨機筒體內的錳鋼襯瓦更換為一定彈性的BP材料耐熱襯瓦，降低球磨機沖擊性噪聲；有的采用封閉型隔聲室法——將球磨機置于土建結構隔聲室內，減少球磨機噪聲外泄；也有的采用簡易筒體包扎法——在球磨機筒體外包扎一些吸聲保溫材料，降低筒體輻射的噪聲。以上幾種方法都有一定效果，但都存在一些問題，主要是檢修不便，降噪量較低，也不太安全。
         近年來，中國船舶工業總公司第九設計研究院與上海柘林環保設備廠合作，對目前國內使用較多的DTM350/600/320/580/290/470等大型球磨機的降噪技術進行了研究，取得了較大進展。經過多方案比較及反復實踐，研究開發了一種新型控制球磨機噪聲的方法——隔聲套法，并已在在多地球磨機廠安裝使用。
        采用阻尼隔聲套等方法控制大型球磨機噪聲，是一種新穎有效的方法，通過緊箍于筒體上的多層復合材料的隔聲吸聲阻尼作用，使球磨機噪聲降低了15～20分貝(A)，使用維修十分方便。
        1、 球磨機噪聲特性分析
        球磨機主要由筒體、電機、齒輪傳動裝置等組成，電機通過齒輪傳動裝置帶動筒體旋轉時，靠離心力和襯瓦的磨擦力作用，將筒體內的鋼球和物料(如煤塊等)帶到一定高度，然后在自身重力作用下沿拋物線方向落下，物料則在鋼球與襯瓦之間的撞擊和研作用下被逐漸粉碎，達到了將物料磨成粉末的目的。球磨機噪聲主要來自三個方面，一是筒體轉動時鋼球與鋼球、鋼球與筒體、鋼球與物料等相互撞擊而產生的機械性噪聲；二是齒輪傳動部分產生的機械嚙合噪聲；三是電機產生的電磁噪聲和排風噪聲。

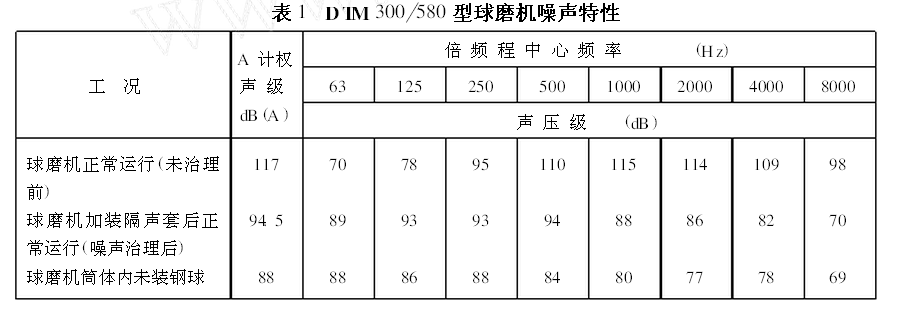

       以DTM300󰃗580型球磨機為例，其筒體有效直徑為3000毫米，筒體有效長度為5800毫米，筒體轉速為19。34轉󰃗分，筒體有效容積為31。04m3，較大裝球量為50噸。未治理前，實測DTM300󰃗580型球磨機負載噪聲為117分貝(A)，其頻譜特性列于表1。球磨機系寬頻帶噪聲，峰值頻率為1000～2000赫，聲級均在114分貝以上。實測電機和傳動部分噪聲為92分貝(A)左右。
          為了研究球磨機筒體部分噪聲特性，將球磨機內鋼球倒出，讓球磨機在無鋼球、無負載的情況下運行，實測此時的筒體噪聲為88分貝(A)，齒輪傳動的噪聲也為88分貝(A)，其頻譜特性也列于表1。由表1可知，球磨噪聲主要是筒體噪聲，而筒體噪聲又主要是由鋼球沖擊產生的，鋼球沖擊筒體產生的噪聲級比其它噪聲級要高出25分貝(A)。有鋼球沖擊時500～2000赫的聲級均在110分貝以上，無鋼球沖擊時500～2000赫的聲級均在84分貝以上，兩者相差均在26分貝以上，因此，要降低球磨機噪聲，首先必須降低鋼球沖擊筒體而產生的撞擊性噪聲。

          撞擊性噪聲的降低量△L可用(1)式進行估算 ：△ L =40Lg(f/f0)  dB      f0=500√（R/g1 ） R=E/D
         式中 f—振動頻率(Hz)；   f0—固有振動頻率(Hz)；      R—彈性層硬度；    g1—彈性層上面的浮筑結構的重量(N󰃗m2)；  E—彈性材料的動態彈性模量(N󰃗m2)；  D—彈性層的厚度。
         應使振動頻率f>3f0。根據上述理論分析。結合球磨機運轉參數要求。有針對性和選擇性地采取了如下降噪措施。
         2、 噪聲治理設計

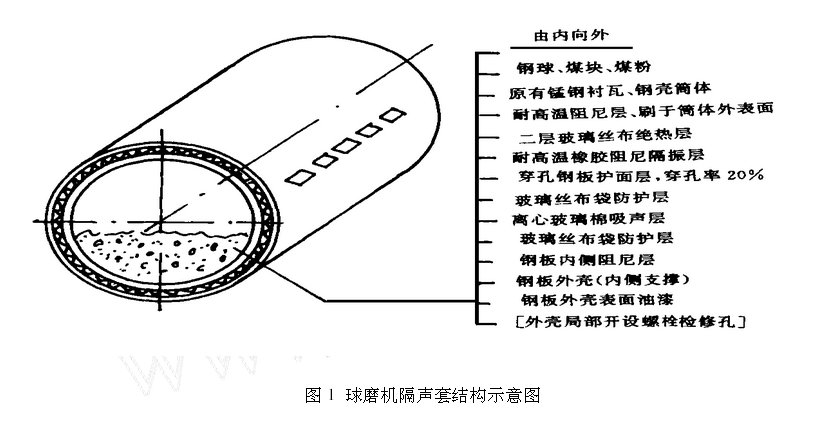

隔聲套設計。利用多層耐熱高阻尼復合材料。將球磨機筒體緊緊地卡箍起來。與筒體一道旋轉。使筒體運轉中產生的沖擊性噪聲經阻尼材料的內耗衰減和吸聲材料、隔聲材料的吸隔作用。從而達到降噪的目的。其結構示意圖如圖1所示。
         2.1 隔聲套結構與作用
        由圖1可知。球磨機阻尼隔聲套及原筒體共有十二層材料復合而成。由內向外。各層的結構與作用如下：
         (1)筒體內原有錳鋼板襯瓦、鋼球、物料相互撞擊。將大塊物料磨成粉末；(2)筒體原有鋼板外殼。支撐錳鋼板、鋼球和物料；(3)筒體外部刷耐溫阻尼漆。減少原筒體表面輻射噪聲；(4)在筒體阻尼漆上面貼兩層玻璃絲布。起隔熱作用；(5)耐熱橡膠板一層。開槽。起隔振和阻尼作用；(6)穿孔鋼板(穿孔率20%)起護面和透聲作用；(7)玻璃絲布或塑料薄膜。防水和阻止纖維材料散落；(8)玻璃纖維板材料。起吸聲作用；(9)玻璃絲布或塑料薄膜。將吸聲材料包起來；(10)鋼板外殼內側涂阻尼漆。提高鋼板外殼隔聲作用；(11)鋼板外殼。起隔聲作用；(12)鋼板外殼表面油漆。起防銹和裝飾作用。
隔聲套的總厚度為100～120毫米。
        2.2 隔聲套板塊
        由于球磨機筒體尺寸較大。阻尼隔聲套不可能做成一個整體。故將其分割成魚鱗片狀板塊。在筒體圓周方向分割為8段。在軸向分割為7段。共由56塊隔聲、吸聲、阻尼板塊組成。每塊重約70公斤。隔聲套總重約4噸。約占球磨機總重的3～5%。板塊之間用翻邊鐵件及螺栓聯接。
        2.3 大螺栓隔聲小盒
        球磨機內襯錳鋼板用大螺栓固定于鋼結構筒體上。大螺栓和螺帽明露于筒體外側。為便于更換和檢修錳鋼板襯瓦。大螺栓和螺帽部分不能安裝隔聲套。這樣。大螺栓和螺帽部分不僅是隔聲的薄弱環節。而且是筒體固體傳聲的“聲橋”。筒體噪聲將會由此傳出。為解決這個問題。專門設計安裝了一個隔聲小盒。小盒內部裝填吸聲材料。外部加裝了一個帶吸鐵的隔聲小門。永久磁鐵使小門處于常閉狀態。一旦大螺栓斷裂。小門會隨之打開。這樣檢查和更換大螺栓就十分方便。
        2.4 大牙輪處隔聲處理為減少大牙輪傳動部分向外輻射噪聲。在其側面加裝隔聲吸聲板。隔聲吸聲板厚100毫米。外徑約4000毫米。寬約300毫米。制成“П”型結構。固定于大牙輪護板外側。
        2.5 電機與減速箱隔聲消聲裝置有些要求高的車間�？稍陔姍C(jī)排風口加裝消聲器。也可在電機和減速箱外側加裝可拆式隔聲罩。隔聲罩上再安裝進出風消聲器。以降低電機和減速箱溫升。
        3、 治理效果測試評價

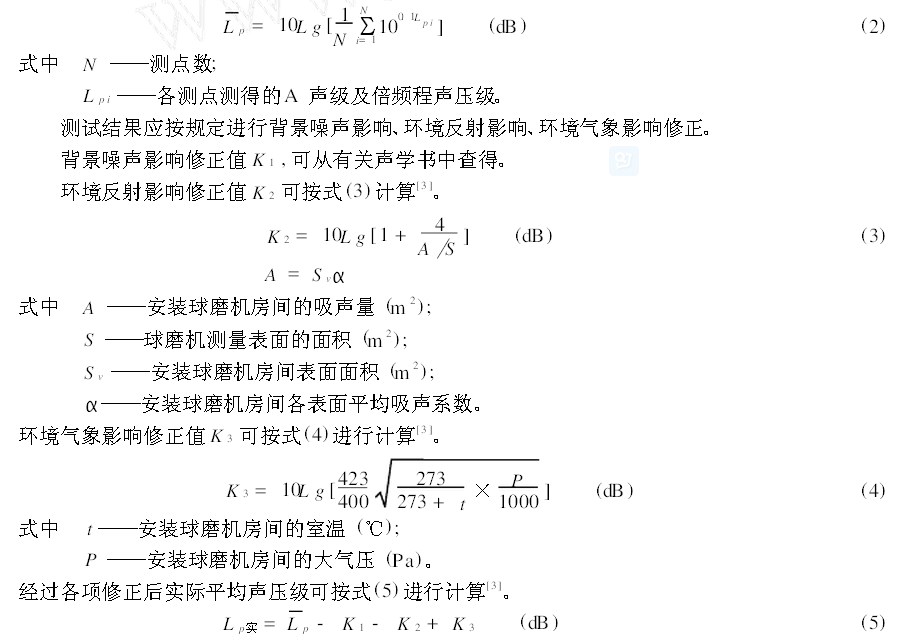

        參照國家標準GB7441-87《電站汽輪發電機組噪聲測量方法》要求。在距球磨機外緣1.0米、離地高1.5米處。于左右前后布置若干測點。實測A聲級和倍頻程聲壓級。并按式(2)計算其平均聲壓級Lp，相關計算公式如下：

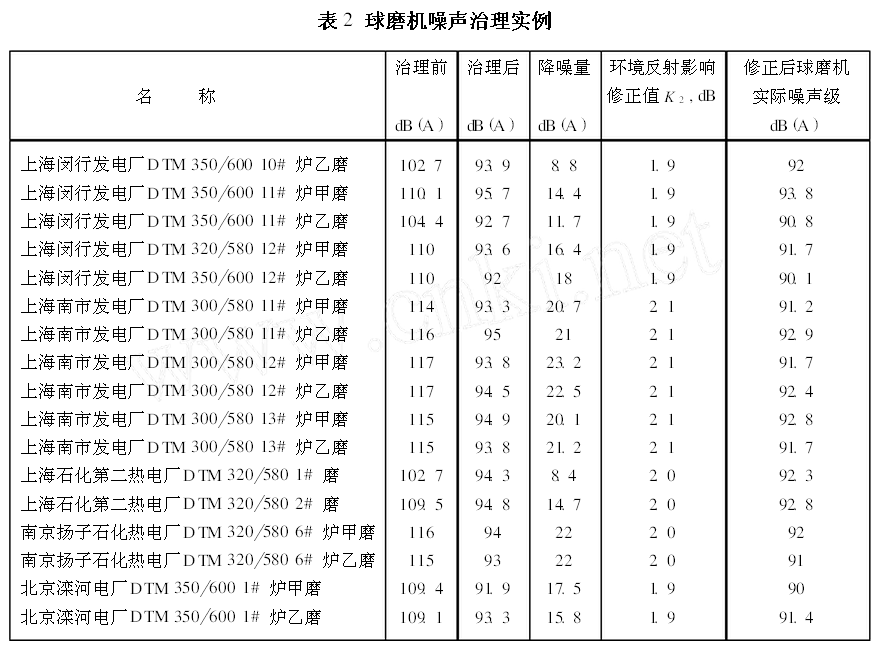

 表2列出了采用上述降噪措施后，有關球磨機的噪聲治理效果。

        一般球磨機噪聲往往比周圍背景噪聲值要高15分貝(A)以上，因此背景噪聲影響可不予考慮，環境氣象影響修正值一般在0.10分貝以下，也可不予考慮，而環境反射影響對測量結果影響較大，應予以計算。 總之，采用隔聲套等綜合治理措施，可使大型球磨機噪聲降低15～20分貝(A)，鑒于隔聲套緊箍于筒體外側，與筒體一同旋轉，占地小，運轉平穩，安全檢查和設備維修都很方便，容易發現和排除事故隱患，也便于清除筒體下部的積物，有利于環境保護和勞動安全衛生。已裝隔聲套的球磨機有的已平穩運行三年多，降噪性能變化不大，電耗基本沒有增加，頗受用戶歡迎。
