球磨機主要是用來對各種礦石物料進行研磨、磨碎，其制粉系統直接影響著球磨機的研磨成果，對制粉系統的研究分析能有效控制其研磨后成品的規格質量。今天豫暉專家就對球磨機制粉系統的特性分析、影響制粉系統運行的因素、控制算法設計及應用實例與效果分析的問題展開系統地講解。
       1、球磨機制粉系統特性分析
       球磨機中貯式制粉系統結構如圖1i所示以給煤為例。

         通常采用1爐2臺球磨機配置，根據鍋爐負荷需要和球磨機制粉能力，運行其中的1臺或2臺球磨機。球磨機出力主要由研磨出力、干燥出力、通風出力3個因素決定，制粉系統出力取決于3個出力中的較小值，因此本文對制粉系統的動態特性進行分析，針對球磨機的負荷、出口溫度、入口負壓3個回路展開。
         研磨出力指球磨機在單位時間內磨制磨粉的能力，其出力的大小與球磨機的存煤量、鋼球量、鋼球級配、襯板磨損等有關。在鋼球、襯板等條件一定時，存在一個較佳負荷，此時研磨出力較大，電耗較低，對應的研磨單耗較低。球磨機存煤量的改變對系統風溫和風壓有一定影響，隨著球磨機負荷的增加，其出口溫度會降低，出入口壓差增大。在正常工況下運行調整時，由于該影響較小，可以作為其它2個回路的擾動處理。干燥出力指制粉系統將濕磨粉烘干加熱到規定溫度的能力。煤只有被完全干燥后才便于研磨和輸送。在增大熱風門開度增加球磨機干燥出力時，球磨機通風出力也隨之增強。通風出力指制粉系統的攜粉能力，通風量越大，系統所能輸送的磨粉量也就越大，但風量過大會導致攜帶磨粉過粗。通風出力通過調整再循環風門開度(熱風送粉系統)進行控制。由于干燥出力和通風出力2個回路是通過熱風門和再循環風門調整、相互間有較強的耦合作用，在控制算法中必須進行解耦才能取得較好的控制效果。
        綜上所述，對制粉系統實施自動控制需考慮以下問題。
        (1)大慣性、大滯后，表現為球磨機負荷設定值變化后，球磨機存煤量并不是立即改變，而是緩慢變化。
        (2)強耦合，表現為調整干燥出力和通風出力時，在增大熱風門開度提高球磨機出口溫度的同時也會使通風量增加；在增大再循環風門開度增加通風量的同時會導致球磨機出口溫度降低，干燥出力減小。
        (3)模型時變，制粉系統在運行過程中存在很多可變因素，有些因素會導致系統整體的變化，進而改變系統運行工況。如鋼球、襯板的磨損，執行機構的老化，風門線性度變差，通風管道漏風，球磨機軸承漏粉等。隨系統工況改變，原較優工況發生變化，需及時調整控制器參數。
        2、影響制粉系統經濟運行的因素
        球磨機、排粉機是制粉系統的主要耗電設備，系統正常運行時其電耗不會有明顯變化。制粉系統的經濟運行主要為提高系統的出力來降低制粉單耗。在正常情況下，影響制粉系統出力的主要因素有：(1)通風量太小時，不能及時將磨粉送出，使得部分粉過度磨制，系統出力降低；通風量太大，使排粉機電耗增加，且?guī)ё叩哪シ圯^粗。
        (2)通風溫度太低，磨粉得不到充分干燥，將使磨粉的可磨性變差，系統出力降低；通風溫度過高時，又容易引起球磨機內爆。
        (3)球磨機存煤量過小，鋼球下落的動能只有一部分用于研磨，另一部分消耗于鋼球的空撞磨損；球磨機存煤量過大時則鋼球下落高度減小，鋼球間煤層加厚，部分能量消耗于煤層的變形，研磨出力降低，嚴重時將造成筒體堵塞。
         3、控制算法設計
         從對球磨機中貯式制粉系統經濟運行影響因素的分析中可以看出，制粉系統優化控制的關鍵在于通過自動控制，自動調節給粉量使球磨機負荷位于較優工作點附近。同時，調整熱風門和再循環風門，獲得與研磨出力相匹配的干燥出力和通風出力，使制粉系統的出力維持在較大狀態。本文設計的球磨機中貯式制粉優化控制系統如圖2i所示。

        圖2i中R1為球磨機負荷設定值，R2為球磨機出口溫度設定值，R3為球磨機入口負壓設定值。將球磨機負荷回路作為主控回路，采用采樣PI控制克服負荷回路大滯后、大慣性的特點，用模糊控制器作為自適應機構；根據制粉系統狀態調整采樣PI控制器的PI參數，采用動態自尋優算法克服系統模型時變的影響，保證負荷回路實時跟蹤較優工況；風溫、風壓回路采用了雙入雙出的模糊控制器實現解耦控制，保證控制過程穩定可靠。圖2i制粉優化控制系統結構由于制粉系統存在強耦合作用，為了取得較好的控制效果，必須進行解耦。系統的耦合作用主要表現在風溫、風壓回路，即熱風門、再循環風門的調整對球磨機出口溫度、入口負壓的影響。對此，傳統的基于數學模型分析的方法難以適用。本文仿照人工操作邏輯思維，設計了一種智能解耦模糊控制方法，利用模糊規則對耦合回路進行解耦。

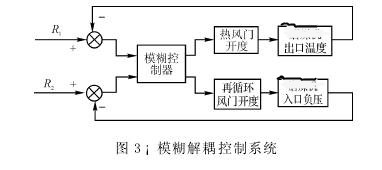

        本文設計的雙入雙出模糊解耦控制器，在控制時不再簡單地將球磨機出口溫度與熱風門開度對應，入口負壓與再循環風門開度對應，而是把各個參數之間的相互影響作為一個整體來考慮。例如，球磨機入口負壓偏高且出口溫度偏低時，若按單回路考慮，則分別減小再循環風門開度以降低負壓，增大熱風門開度以升高溫度。但是，由于回路之間的耦合作用，在負壓己經較高時再增大熱風門開度勢必造成系統正壓增大。這時只要適當減小再循環風門開度，就既降低了負壓，又升高了溫度(圖3模糊解耦控制系統)。


         圖3i中R1為球磨機出口溫度設定值，R2為球磨機入口負壓設定值。模糊控制器輸出分別控制球磨機熱風門開度和再循環風門開度。控制規則見表1、表2，e1和e2分別代表球磨機出口溫度偏差和入口負壓偏差。在實際運行中，采用離線計算獲得模糊輸出查詢表，根據采集的溫度偏差和入口負壓偏差，可查相關表獲得控制輸出值�？紤]到實際運行中風門具有較大的延遲，并且風門大幅度動作對鍋爐燃燒有影響。因此，控制輸出采用增量式算法，這樣能夠與執行機構較好的配合，獲得滿意的控制效果。
        U1(n)=ΔU1+U1(n-1)=k1×Y1+U1(n-1)        U2(n)=ΔU2+U2(n-1)=k2×Y2+U2(n-1)
        式中:U1(n)———熱風門的控制輸出結果；U2(n)———再循環風門的控制輸出結果；k1———熱風門輸出控制量的比例因子；k2———再循環風門輸出控制量的比例因子；Y1———熱風門模糊控制器輸出；Y2———再循環風門模糊控制器輸出。
         4、應用實例與效果分析

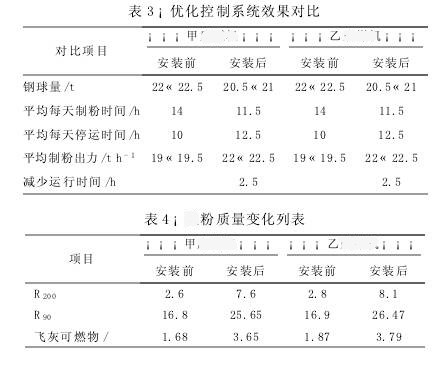

         本文所設計的制粉優化控制系統已成功應用于河南豫暉礦山機械有限公司5號爐制粉系統。該系統投入使用后取得明顯效果，制粉系統出力(2臺球磨機)平均提高了6 t/h。與未使用前的同負荷水平相比，提高制粉出力15%。投入自動控制后，制粉系統持續穩定運行，杜絕了球磨機堵粉和空球磨機運行現象，增加了整個制粉系統運行的安全性。制粉系統安裝優化控制系統前后運行對比見表3i。安裝制粉優化控制系統后，磨粉細度提高，磨粉均勻性指標n值約為0。8，飛灰可燃物指標在2%～4%以內。經過一段時間運行后，鍋爐燃燒狀況良好，各項污染物指標均正常。安裝前后數據對比見表4i。

        球磨機制粉系統的研究控制對球磨機的生產有著重要意義，生產優質且符合規格的礦粒是球磨機廠家的一致目標，學習本次關于球磨機制粉系統的特性分析、影響制粉系統運行的因素、控制算法設計及應用實例與效果分析等相關知識，希望對您系統了解球磨機的制粉系統能有所幫助！河南豫暉真誠歡迎您的到來耐心細心為您解決困惑！
