選礦設備常用哪幾種工藝流程圖，各有什么作用？

        選礦設備常用線和圖表示礦石連續加工的工藝過程，這種圖稱為選礦設備工藝流程圖。常用的工藝流程圖有：原則流程圖；線流程圖；數質量流程圖；礦漿流程圖；機械流程圖等。
        (1)選礦設備的原則流程圖只表示出流程中各類作業，而不表示個作業的細節，稱為原則流程圖，此種圖表示的是工藝流程的梗概，便于粗略了解和記憶。
        (2)選礦設備的線流程圖。用兩道橫線(上一條為粗實線，下一條為細實線)表示各作業(碎礦、破碎與磨礦也可用圓圈表示)，用細線表示物料流向，繪出的流程圖稱為線流程圖。選礦設備的線流程圖表示了各作業的細節，即礦石加工的全部過程。
        (3)選礦設備的數質量流程圖。如果在線流程圖上把包括原礦和中間產物在內的各產物的產率、礦量品位和回收率等數量和質量指標均標出來，同時把個選礦設備的型號規格和主要作業參數也標出來，則稱為數質量流程圖。選礦設備的數質量流程圖是評價和指導生產不可缺少的重要依據。
        (4)礦漿流程圖。如果在線流程圖上把各產物的礦量、質量分數、水量和各作業的補加水量均標出來，則稱為礦漿流程圖，通過選礦設備的礦漿流程圖可了解各作業及產物的質量分數和耗水量，也是指導生產的依據之一。

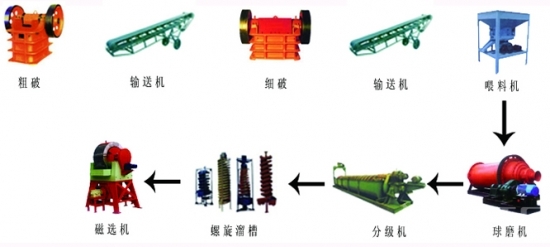

        (5)選礦設備流程圖，它直觀地顯示了各選礦設備之間的聯系和物料走向。
